Yay desteği ve askı ürünlerinin deneyimli bir tedarikçisi olarak, doğru kurulum ve incelemenin kritik önemini anlıyorum. Yay desteği ve askılar, çeşitli boru hattı sistemlerinin stabilitesini ve güvenliğini sağlamada hayati bir rol oynar. Titreşimleri absorbe etmeye, termal genleşme ve büzülmelere uyum sağlamaya ve boruların doğru hizalanmasını sağlamaya yardımcı olurlar. Bu blogda, kurulum sırasında yaylı destek ve askıyla ilgili temel inceleme konularını ele alacağım.
1. Görsel İnceleme
Kurulum inceleme sürecindeki ilk adım kapsamlı bir görsel incelemedir. Bu, yay desteğinin ve askı bileşenlerinin fiziksel durumunun kontrol edilmesini içerir.
- Hasar Kontrolü: Yaylarda, çubuklarda, braketlerde ve diğer parçalarda çatlak, göçük veya deformasyon olup olmadığını kontrol edin. Hasarlı bileşenler desteğin ve askının performansını ve güvenliğini tehlikeye atabilir. Örneğin çatlamış bir yay gerekli destek kuvvetini sağlayamayabilir, bu da aşırı titreşimlere ve hatta borunun arızalanmasına neden olabilir.
- Boyutları Doğrulayın: Yay desteğinin ve askının boyutlarının tasarım özelliklerine uygun olduğundan emin olun. Yanlış boyutlar uygunsuz montaja neden olabilir, bu da stres yoğunlaşmasına ve erken aşınmaya neden olabilir. Doğruluğunu onaylamak için uzunluğu, genişliği, yüksekliği ve diğer ilgili boyutları ölçün.
- Kaplamayı İnceleyin: Bileşenler üzerindeki kaplamayı tekdüzelik ve bütünlük açısından inceleyin. İyi bir kaplama, özellikle zorlu ortamlarda uzun süreli dayanıklılık için gerekli olan korozyon direncini sağlar. Kaplamada herhangi bir soyulma, ufalanma veya pas lekesi olup olmadığına bakın.
2. Yay Denetimi
Yay, yay desteğinin ve askının temel bileşenidir ve düzgün çalışması çok önemlidir.
- Yük Derecelendirmesi: Yayın yük değerinin taşıyacağı gerçek yüke uygun olduğunu doğrulayın. Yanlış yük değeri yayın aşırı veya az gerilmesine neden olabilir. Aşırı gerilim, yayın zamanından önce bozulmasına neden olabilirken, az gerilim, boru hattı için yetersiz destekle sonuçlanabilir. Tasarım belgelerine bakın ve boru ağırlığı, sıvı ağırlığı ve termal yükler gibi faktörlere dayalı olarak beklenen yükü hesaplayın.
- Sapma: Yayın sapmasını ölçün. Sapma tasarıma göre belirlenen aralıkta olmalıdır. Sapmanın çok büyük veya çok küçük olması yayın düzgün çalışmadığını gösterir. Sapmayı doğru bir şekilde ölçmek için kadranlı gösterge gibi uygun bir ölçüm aleti kullanın.
- Yay Oranı: Yayı bir birim uzunluk kadar sıkıştırmak veya uzatmak için gereken kuvvet miktarı olan yay oranını kontrol edin. Boru hattının stabilitesini korumak için tutarlı ve doğru bir yay oranı şarttır. Belirtilen yaylanma oranından sapmalar destek performansını etkileyebilir.
3. Montaj ve Kurulum Denetimi
Yay desteğinin ve askının etkili çalışması için doğru montaj ve kurulum şarttır.
- Hizalama: Yay desteğinin ve askının boru hattına doğru şekilde hizalandığından emin olun. Yanlış hizalama, destek ve askının yanı sıra boru hattının kendisinde de dengesiz yüklemeye neden olabilir. Bu durum artan gerilime, titreşime ve boru hattında potansiyel hasara neden olabilir. Doğru hizalamayı sağlamak için lazer seviyeleri gibi hizalama araçlarını kullanın.
- Sabitleme: Cıvatalar, somunlar ve kaynaklar dahil tüm bileşenlerin bağlantılarını kontrol edin. Gevşek bağlantı elemanları desteğin ve askının kaymasına veya ayrılmasına neden olarak önemli bir güvenlik riski oluşturabilir. Cıvataların belirtilen tork değerine kadar sıkıldığından emin olun ve kaynakları herhangi bir çatlak veya eksik erime belirtisi açısından inceleyin.
- Destek Yapısı: Yay desteğinin ve askının takılacağı destek yapısını inceleyin. Destek yapısı, boru hattından ve destek ve askıdan aktarılan yüklere dayanabilecek kadar güçlü olmalıdır. Destek yapısında korozyon veya yapısal hasar gibi herhangi bir zayıflık belirtisi olup olmadığını kontrol edin.
4. Hareket ve Uyumluluk Denetimi
Yay desteği ve askıların, termal genleşme, daralma ve diğer faktörlerden dolayı boru hattının hareketini karşılaması gerekir.
- Termal Hareket: Yay desteğinin ve askının boru hattının beklenen termal hareketini karşılayabildiğini doğrulayın. Boru hattı malzemesinin termal genleşme katsayısını ve tasarım sıcaklık aralığını göz önünde bulundurun. Destek ve askı termal hareketi karşılayamazsa boru hattı ve destek sistemi üzerinde aşırı gerilime neden olabilir.
- Dinamik Hareket: Titreşimler ve sismik aktivite gibi dinamik hareketlerle uyumluluğu kontrol edin. Bazı uygulamalar, titreşimleri izole etmek ve azaltmak için özel yay desteği ve askı tasarımları gerektirebilir. Örneğin bir enerji santralinde veya endüstriyel bir tesiste makinelerin oluşturduğu önemli titreşimler olabilir ve yaylı destek ve askı bu titreşimlere dayanabilmeli ve bunları azaltabilmelidir.
5. Dokümantasyon ve Etiketleme Denetimi
Yay desteğinin ve askının doğru kurulumu, çalıştırılması ve bakımı için doğru dokümantasyon ve anlaşılır etiketleme önemlidir.
- Dokümantasyon: Kurulum talimatlarını, tasarım çizimlerini ve diğer ilgili belgeleri inceleyin. Tüm bilgilerin eksiksiz ve doğru olduğundan emin olun. Dokümantasyon, yay desteği ve askı için doğru yönlendirme, montaj yöntemleri ve ayarlama prosedürleri de dahil olmak üzere kurulum süreci hakkında net bir rehberlik sağlamalıdır.
- Etiketleme: Yük değeri, sapma aralığı ve seri numarası gibi temel bilgiler için yay desteği ve askı üzerindeki etiketleri kontrol edin. Açık etiketleme, kurulum ve bakım sırasında kolay tanımlama ve doğrulamaya yardımcı olur. Etiketlerin eksik veya net olmaması kafa karışıklığına ve olası kurulum hatalarına neden olabilir.
Farklı Yay Destek ve Askı Tiplerinde Özel Hususlar
Kriyojenik Boru Hattı Desteği
İçinKriyojenik Boru Hattı Desteği, ek denetimler gereklidir. Kriyojenik ortamlar malzemelerin kırılganlaşmasına neden olabilir, bu nedenle bileşenlerin uygun kriyojenik dirençli malzemelerden yapıldığından emin olmak çok önemlidir. Ayrıca ısı transferini önlemek ve kriyojenik sistemin düzgün çalışmasını sağlamak için desteğin yalıtım özelliklerini kontrol edin.

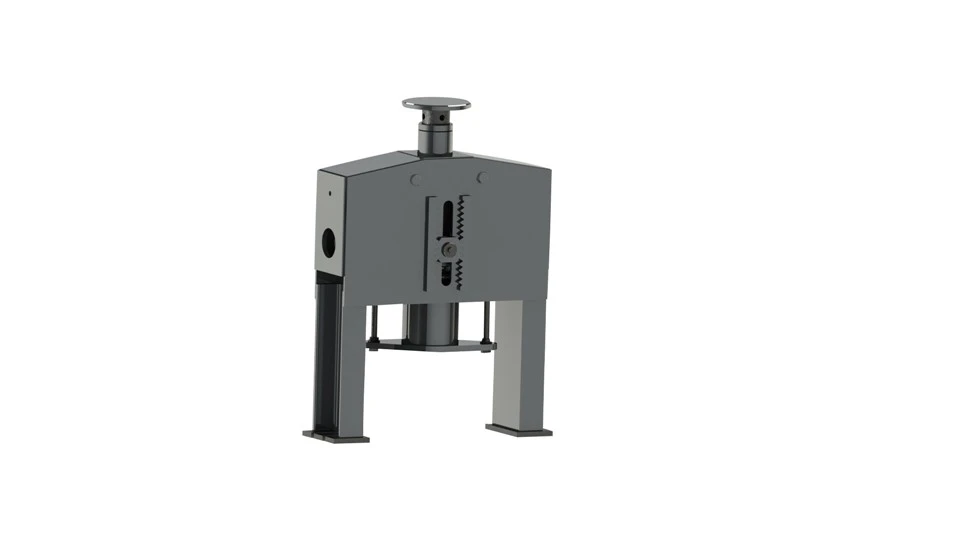

Sabit Kuvvet Yaylı Askı
Sabit Kuvvet Yaylı Askıbelirli bir sapma aralığında neredeyse sabit bir destek kuvveti sağlayacak şekilde tasarlanmıştır. Kurulum sırasında sabit kuvveti sağlayan mekanizmayı inceleyin. Sabit kuvvet çıkışının doğruluğunu etkileyebileceğinden, bağlantı sisteminde herhangi bir bağlanma veya yanlış hizalama belirtisi olup olmadığını kontrol edin.

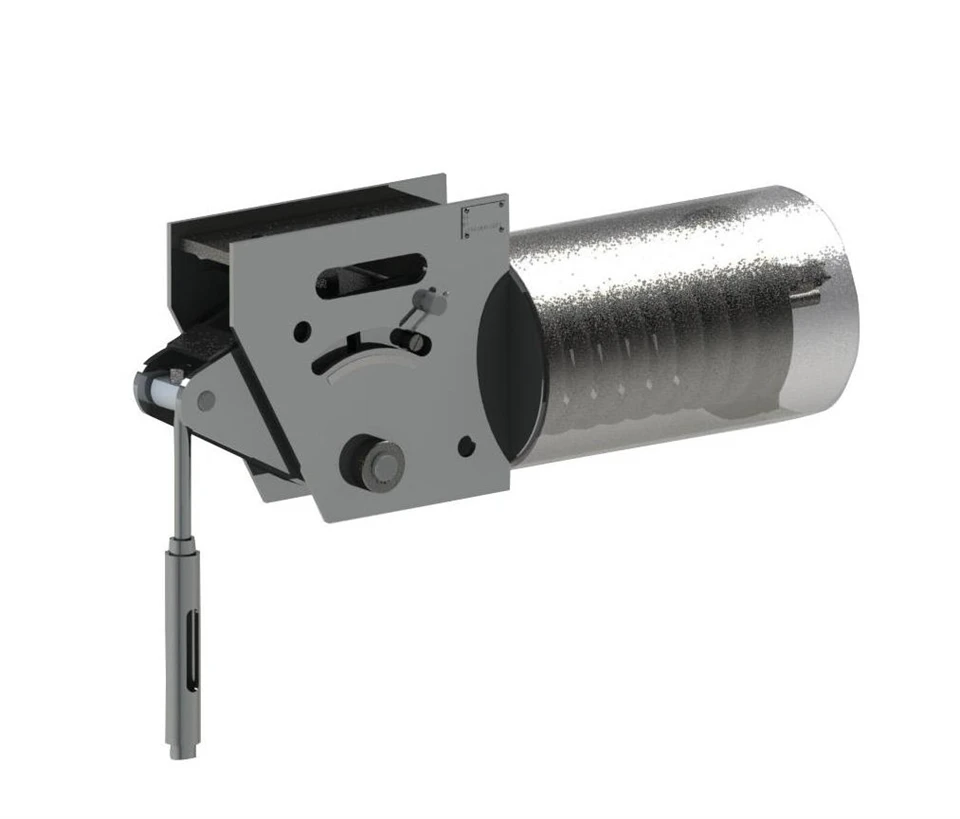

Sürekli Destekler
Kurulum sırasındaSürekli Destekler, desteğin kalibrasyonunu doğrulayın. Bu destekler genellikle hassas yük taşımanın gerekli olduğu uygulamalarda kullanılır. Desteğin tasarım gereksinimlerine göre doğru yük değerine ayarlandığından emin olun.
Sabit Yay Desteği
İçinSabit Yay DesteğiSabit kuvvetli yaylı askılara benzer şekilde, yay mekanizmasına ve sabit bir kuvveti sürdürme yeteneğine odaklanır. Ayrıca güvenilir çalışmayı sağlamak için yay ile diğer bileşenler arasındaki bağlantıyı da kontrol edin.
Enerji Santrali İçin Kılavuzlu Isı Yalıtım Borusu Desteği
Bu durumudaEnerji Santrali İçin Kılavuzlu Isı Yalıtım Borusu Desteği, doğru hizalamayı korurken boru hattının düzgün termal genleşmesine ve daralmasına izin verdiğinden emin olmak için kılavuz sistemini inceleyin. Isı kaybını önlemek için yalıtım malzemesinin doğru montaj ve bütünlük açısından kontrol edin.
Çözüm
Kurulum sırasında yay desteğinin ve askının uygun şekilde incelenmesinin sağlanması, çeşitli bileşenlerin ve hususların ayrıntılı incelemesini içeren çok yönlü bir süreçtir. Bu denetim maddelerini takip ederek boru hattı sistemlerinizin emniyetini, güvenilirliğini ve performansını artırabilirsiniz. Yay desteği ve askı tedarikçisi olarak, yüksek kaliteli ürünler ve profesyonel teknik destek sağlamaya kararlıyız. Yay desteği ve askı ürünlerine ihtiyacınız varsa veya kurulum ve incelemeyle ilgili sorularınız varsa, satın alma ve daha ayrıntılı görüşmeler için lütfen bizimle iletişime geçmekten çekinmeyin.
Referanslar
- ASME B31.3 - Proses Boru Tesisatı Kodu
- MSS SP - 58 - Boru Askıları ve Destekleri - Malzeme, Tasarım, İmalat, Seçim, Uygulama ve Montaj
- EJMA - Kompansatör Üreticileri Birliği Standartları
